超伝導体BaTi2Bi2Oにおける電子ネマティック転移の発見
BaTi2Bi2OはBiサイトを他のニクトゲン(As,Sb)に置換することで物性が大きく変わる物質です。BaTi2As2Oは200KでネマティックCDWと呼ばれる相に相転移します。この相転移温度はSb置換によって減少し、Sbエンド(BaTi2Sb2O)では転移温度は約40Kです。Sbエンドではさらに転移温度1.6Kの超伝導が存在しますが、様々な実験からs波超伝導と考えられています。さらに、SbをBi置換するとCDW転移温度は減少して、Bi20%付近で消失します。超伝導転移温度もBi40%程で消失しますが、さらにBi置換すると超伝導が再出現してBaTi2Bi2Oでは超伝導転移温度は4.6 K付近です(図左)。
我々はNMR/NQRスペクトルの測定を行い、BaTi2Bi2Oにおいても45K以下で電子ネマティック秩序が存在することを発見しました(図右)。これはこれまでの測定からは発見されていなかった相転移です。さらに核スピン-格子緩和率の測定ではBiサイトにおいて電子ネマティック転移、超伝導転移に伴う異常が観測されないことを明らかにしました。これはこの物質の電子状態が2次元的なためBiサイトとTiO2面との結合が弱いことから来てると考えられます。
本研究は東大物性研との共同研究です。 この結果はPhys. Rev. B誌に掲載されています。 preprintはこちら。

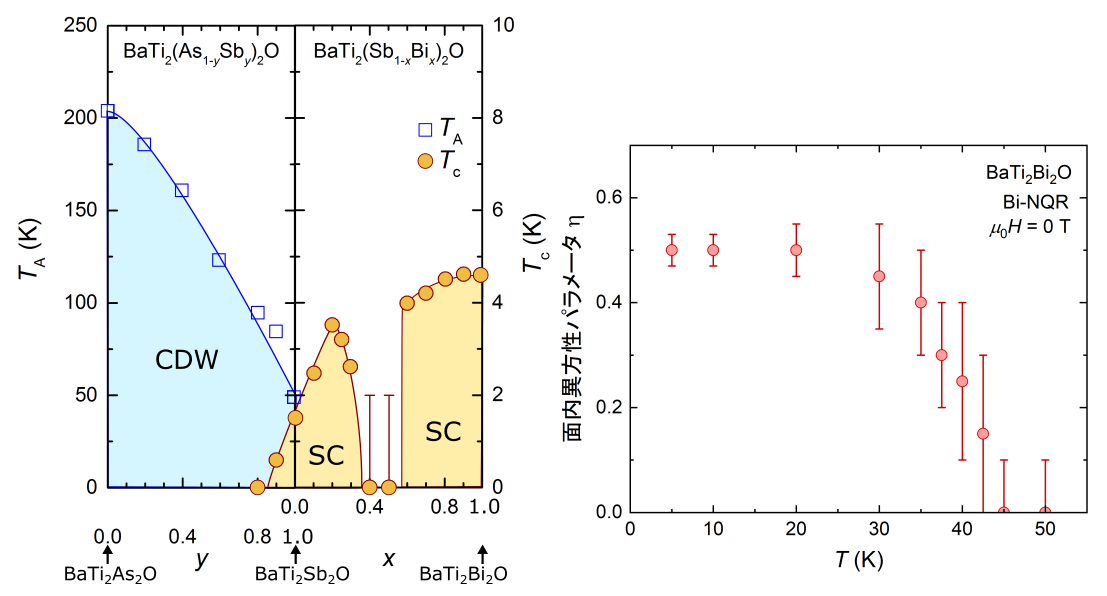

図: (左)BaTi2Pn2Oの電子相図。(右)面内異方性パラメータ、イータの温度依存性。
